Contrôleur Mppt intégré 3kw 24v 48v 50a 60a onduleur hybride phase divisée 120v 240v pour systèmes solaires hors réseau
Introduction:
Il s'agit d'une onde sinusoïdale pure Split Phase Out mettre onduleur avec une grande charge de courant AC, l'écran LCD offre des données claires et configurables aux utilisateurs.
Fonctionnement des boutons facile à utiliser, tel que le type de batterie et la priorité d'alimentation de la batterie ou de la ville, la tension de la batterie, la charge, la requête de tension d'entrée et de sortie.

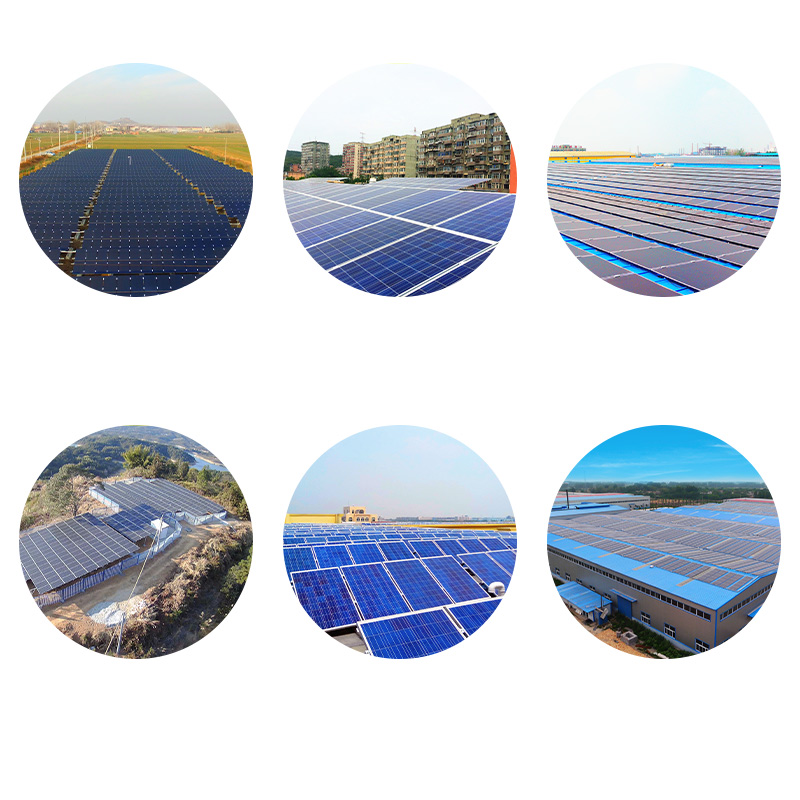

Il peut être utilisé pour un système d'énergie solaire, une lumière, une radio, un DVD, un téléviseur, des ventilateurs, un congélateur, des ordinateurs, une petite perceuse à main, un équipement de communication et d'autres appareils ménagers.
| Modèle | 1000W | 2000W | 3000W | 4000W | 5000W | 6000W | 8000W | 10000W | 12000W | |
| Tension par défaut du système de batterie (VDC) | 12VDC/24VDC/48VDC | 24VDC/48VDC/96VDC | 48VDC/96VDC | |||||||
| Sortie de l'onduleur | Puissance nominale | 1000W | 2000W | 3000W | 4000W | 5000W | 6000W | 8000W | 10000W | 12000W |
| Indice de surtension (20 ms) | 3000W | 6000W | 9000W | 12000W | 15000W | 18000W | 24000W | 30000W | 36000W | |
| Capable de démarrer le moteur électrique | 0.5HP | 1HP | 2HP | 2HP | 3HP | 3HP | 4HP | 5HP | 6HP | |
| Forme d'onde | Onde sinusoïdale pure/ Identique à l'entrée (mode AC) | |||||||||
| Tension de sortie nominale RMS | 110/120VAC (L-N) & 220/230/240VAC (L-L) ± 10RMS | |||||||||
| Fréquence de sortie | 50Hz60Hz±0.3Hz | |||||||||
| Efficacité de l'onduleur (pic) | >85% | |||||||||
| Efficacité en mode ligne | > 95% | |||||||||
| Temps de transfert typique | 8 ms (maximum) | |||||||||
| Stabilisateur AVR intégré (tension alternative) | 110/120/220/230/240VAC | 220/230/240VAC | -------------------- | |||||||
| Entrée CA | Tension | 110/120VAC (L-N) & 220/230/240VAC (L-L) ± 10RMS | ||||||||
| Plage de tension sélectionnable | 85-138VAC(AC:110) 170-275VAC(AC:220) | 180-260VAC (AC:220) | ||||||||
| Gamme de fréquences | 50 Hz : 45-65 Hz 60 Hz : 55-65 Hz 50 Hz/60 Hz (détection automatique) | |||||||||
| Batterie | Protection de batterie faible | 10VDC±0,3V (12VDC); 20VDC±0,3V (24VDC); 40 VCC±0,3 V (48 VCC); 80 VCC±0,3V (96VCC) | ||||||||
| Coupure batterie faible | 10,5 VCC±0,3 V (12 VCC); 21VCC±0,3V (24VCC); 42 VCC±0,3 V (48 VCC); 84VDC±0.3V (96VDC) | |||||||||
| Alarme de batterie élevée | 15 VCC±0,3 V (12 VCC); 30VDC±0,3V (24VDC); 60 VCC±0,3V (48VCC) ; 120 VCC±0,3V (96VCC) | |||||||||
| Haute protection de la batterie | 16,5 VCC±0,3 V (12 VCC); 33VCC±0,3V (24VCC); 66VDC±0,3V (48VDC); 132VDC±0,3V (96VDC) | |||||||||
| Chargeur CA | Courant de charge maximal | 0-35A (réglé par vous-même) | ||||||||
| protection | Protection de surcharge | Puissance nominale supérieure à 110 % ; s'arrêter automatiquement | ||||||||
| Protection contre la température | Induction en temps réel du capteur de température intégré; 85 alarme ; 85 arrêter toute la machine | |||||||||
| Protection de court circuit | Arrêt automatique | |||||||||
| Contrôleur de charge solaire | Courant de charge solaire max. | 30A; 40A; 50A; 60A; 80A | 50A; 60A; 100A ; 120A | |||||||
| Tension | 12V ; 24V ; 48V ; 96V | |||||||||
| Puissance d'entrée PV max. | 12V-30A : 360W ; 12V-50A : 600 W ; 12V-60A : 720W ; 12V-80A : 960W ; 12V-100A : 1200W ; 12V-120A:1440W | |||||||||
| 24V-30A : 720W ; 24V-50A : 1200W ; 24V-60A:1440W; 24V-80A:1920W; 24V-100A : 2400W ; 24V-120A:2880W | ||||||||||
| 48V-30A:1440W; 48V-50A : 2400W ; 48V-60A : 2880W ; 48V-80A3840W ; 48V-100A : 4800W ; 48V-120A:5760W | ||||||||||
| 96V-50A : 4800W ; 96V-60A : 5760W ; 96V-100A : 9600W ; 96V-120A : 11520W | ||||||||||
| Plage de tension MPPT du générateur photovoltaïque | 12V : 18 V-100 V ; 24V:36V-100V; 48V : 72 V-150 V ; 96V:144V-280V | |||||||||
| Efficacité de conversion maximale | >99% | |||||||||
| Autre | Montage | montage mural | ||||||||
| Affichage | LCD+LED | |||||||||
| Ventilateur | Système de refroidissement par ventilateur intelligent | |||||||||
| Bruit audible | <60dB | |||||||||
| Communications | RS-232 ; SNMP (facultatif) | |||||||||
| Plage de température de fonctionnement | -10℃~70℃ | |||||||||
| Température de stockage | -10℃~60℃ | |||||||||
| Emballage | Taille du produit (L*W*H) | 510*325*215 | 645*325*215 | 765*320*250 | ||||||
| Taille d'emballage (L*W*H) | 580*385*270 | 725*410*290 | 840*405*320 | |||||||
| Poids net / kg) | 16 | 19 | 22 | 31 | 33 | 35 | 55 | 61 | 67 | |
| Poids brut (kg) | 18 | 21 | 24 | 34 | 36 | 38 | 59 | 65 | 71 | |
